一日一图170825(推挽电路静态分析)

clip_image002

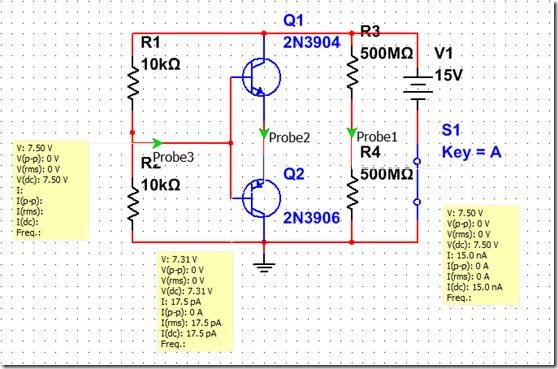

R1,R2提供三极管偏置电压,两个三极管基极电压为7.5V。理论上,静态工作时,两个三极管都处于截止状态,Q1,Q2的e极电压为1/2V1=7.5V.三极管截止时,三极管并非完全没有电流流过,存在穿透电流Iceo,只不过非常小,从上图测试点可以看出,流过两个三极管的电流为17.5pA。所以每个三极管的VCE都会有分压。理想情况下,分压一样,Ve = 7.5V。实际上三极管的ce极电阻值不同,上图中Q2的Rec<Q1的Rce,所以Ve=7.31V。对比R3R4的分压可以看出,电流为15nA时,中间点的电压为7.5V。

为什么Q1,Q2工作在截止状态,可以用假设的方法来分析。假设Q1导通,那么Q1的E极电压为7.5-0.7=6.8V,Q1的E极有电流流过,电流要形成回路,必定会有一部分电流从Q2的E级流到B极,Q2的B极导通,那么Q2的B极电压为6.8-0.7 = 6.1V,不等于实际的7.5V。所以Q1一定不是导通的,反之也可以推出Q2不是导通的。两个管只能工作在截止状态。

一日一图170810

射极跟随器

共射极放大电路,输出电阻就是集电极所接电阻,当vo处接的负载电阻等于集电极电阻时,放大倍速比不接负载减少一半,负载越小,放大倍速越小。

射极跟随器输出阻抗低,经常接在共发射极或共基极等放大电路的后级,其目的是降低输出阻抗。可用在驱动电机或扬声器等阻抗低的负载电路上。

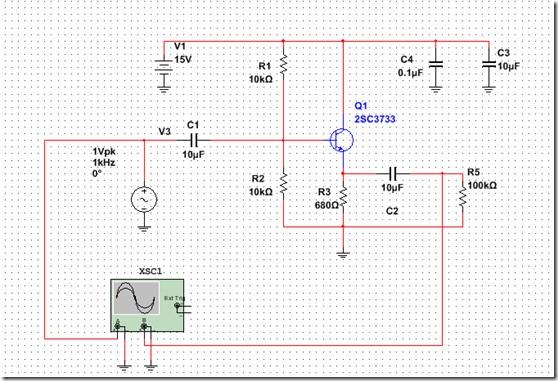

clip_image002

射极跟随器因为没有从集电极取信号,所以没有必要在集电极接电阻,虽然接了也能工作,但是集电极电流会在电阻上产生功耗,所以不接。

负载R5=100K时,Vi vo输出波形如下:

clip_image004

两个波形几乎完全重叠。

当把负载改为1K时,波形如下:

clip_image006

和上图完全一样,说明改变负载不影响输出。

从电路也可以看出发射极电压仅由基极电压决定,和负载无关,可以认为射极跟随器的输出阻抗为0.

一日一图170806(加电容增加放大倍速)

增加一个电容,放大倍数增加到200倍

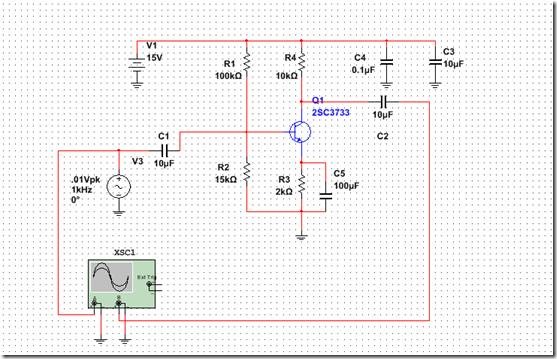

clip_image002

不加C5前,此电路的放大倍速是R4/R3=5,加C5后,对交流信号来说,R3被C5短路,理论上放大倍速为无穷大。实际上受三极管电流放大倍速的限制。

输入交流信号改为10mv的正弦波。

测试vi,vo波形如下:

clip_image004

通道A是vi,每格幅度是10mv,通道B是vo,每格幅度是2v,可以看出放大倍速是200倍

一日一图170803(共射极放大电路)

原理图如下:

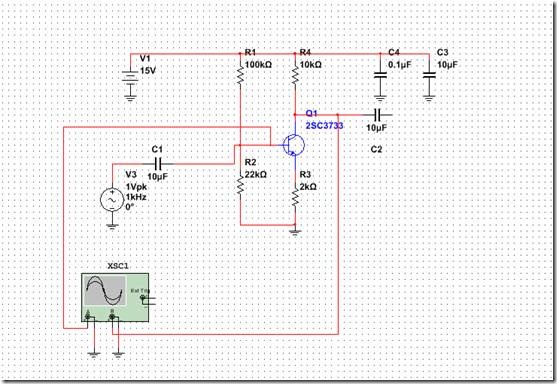

clip_image002

仿真波形如下:

clip_image004

这是一个共射极放大电路。三极管B级波形是直流偏置电压叠加了一个1v的正弦波。是下面完整的波形。C极波形为放大的波形,可以看出波形的底部失真。失真的部分Vb>Vc,说明三极管进入了饱和状态。

调整R2阻值为15K,减少B极流入电流。波形如下:

clip_image006

可以看出三极管一直工作在放大状态。波形没有失真。
