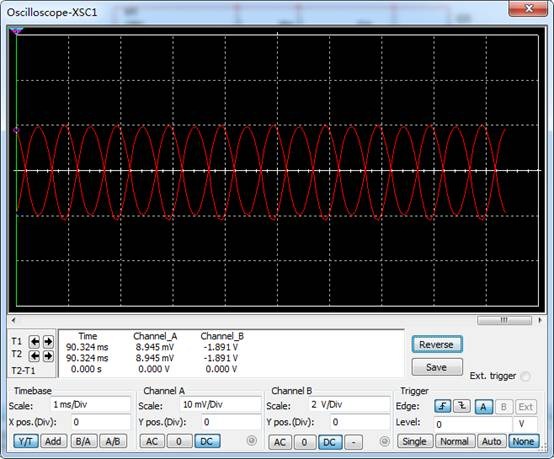

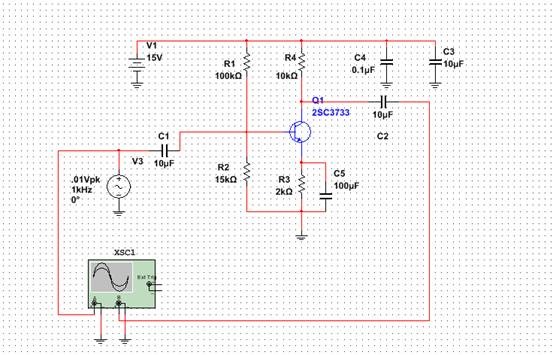

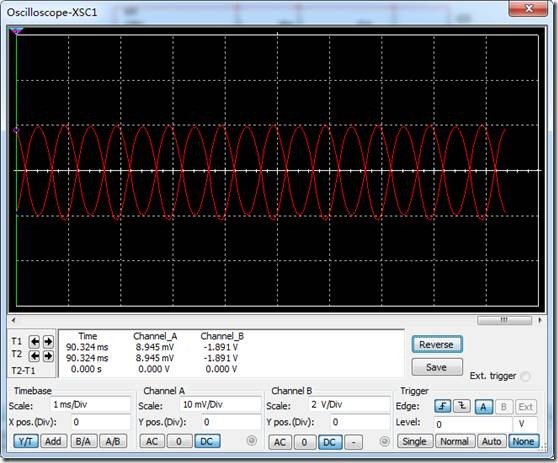

一日一图170806(加电容增加放大倍速) yw912 8年前更新 关注 021130 增加一个电容，放大倍数增加到200倍 不加C5前，此电路的放大倍速是R4/R3=5，加C5后，对交流信号来说，R3被C5短路，理论上放大倍速为无穷大。实际上受三极管电流放大倍速的限制。 输入交流信号改为10mv的正弦波。 测试vi，vo波形如下： 通道A是vi，每格幅度是10mv，通道B是vo，每格幅度是2v，可以看出放大倍速是200倍 © 版权声明文章版权归作者所有，未经允许请勿转载。THE END一日一图喜欢就支持以下吧点赞0 分享收藏0
