一日一图170825(推挽电路静态分析)

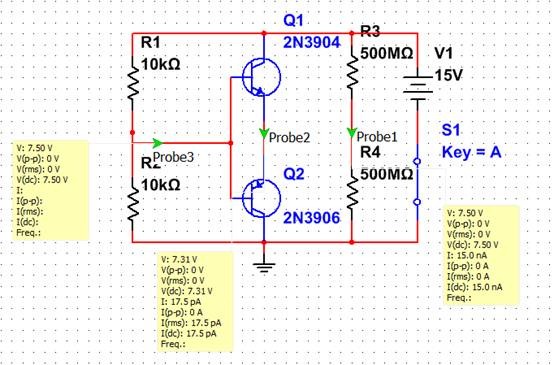

clip_image002

R1,R2提供三极管偏置电压,两个三极管基极电压为7.5V。理论上,静态工作时,两个三极管都处于截止状态,Q1,Q2的e极电压为1/2V1=7.5V.三极管截止时,三极管并非完全没有电流流过,存在穿透电流Iceo,只不过非常小,从上图测试点可以看出,流过两个三极管的电流为17.5pA。所以每个三极管的VCE都会有分压。理想情况下,分压一样,Ve = 7.5V。实际上三极管的ce极电阻值不同,上图中Q2的Rec<Q1的Rce,所以Ve=7.31V。对比R3R4的分压可以看出,电流为15nA时,中间点的电压为7.5V。

为什么Q1,Q2工作在截止状态,可以用假设的方法来分析。假设Q1导通,那么Q1的E极电压为7.5-0.7=6.8V,Q1的E极有电流流过,电流要形成回路,必定会有一部分电流从Q2的E级流到B极,Q2的B极导通,那么Q2的B极电压为6.8-0.7 = 6.1V,不等于实际的7.5V。所以Q1一定不是导通的,反之也可以推出Q2不是导通的。两个管只能工作在截止状态。
