一日一图170810

射极跟随器

共射极放大电路,输出电阻就是集电极所接电阻,当vo处接的负载电阻等于集电极电阻时,放大倍速比不接负载减少一半,负载越小,放大倍速越小。

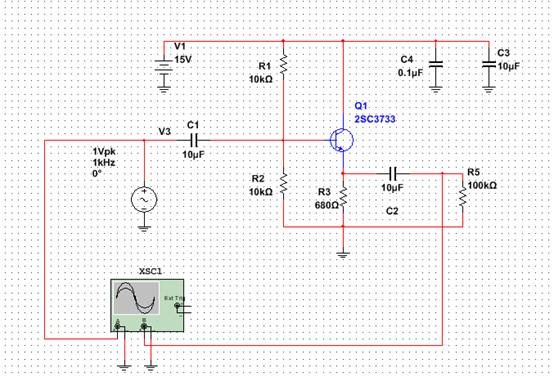

射极跟随器输出阻抗低,经常接在共发射极或共基极等放大电路的后级,其目的是降低输出阻抗。可用在驱动电机或扬声器等阻抗低的负载电路上。

clip_image002

射极跟随器因为没有从集电极取信号,所以没有必要在集电极接电阻,虽然接了也能工作,但是集电极电流会在电阻上产生功耗,所以不接。

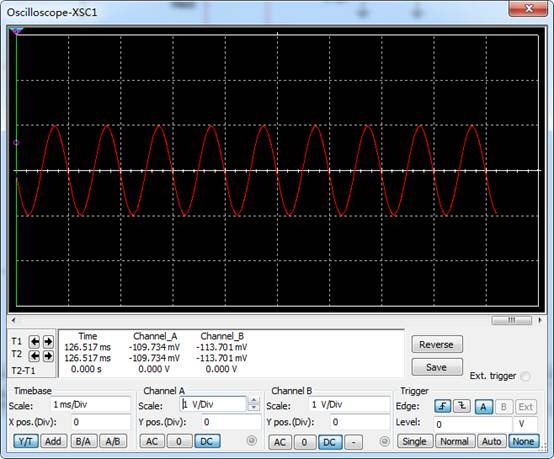

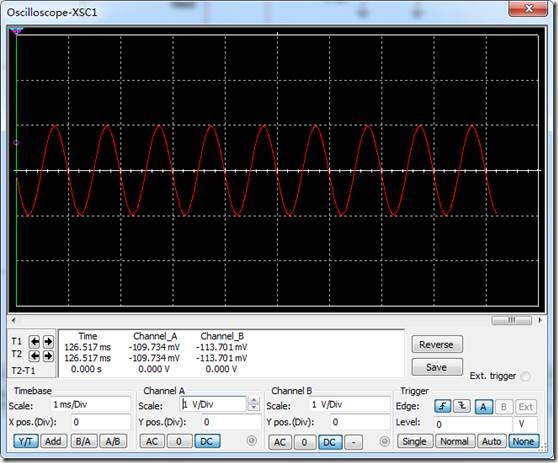

负载R5=100K时,Vi vo输出波形如下:

clip_image004

两个波形几乎完全重叠。

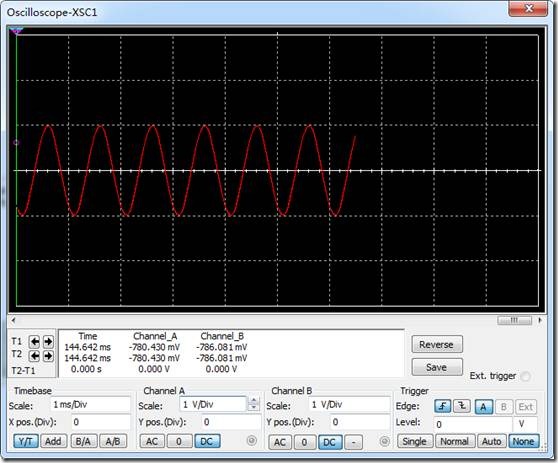

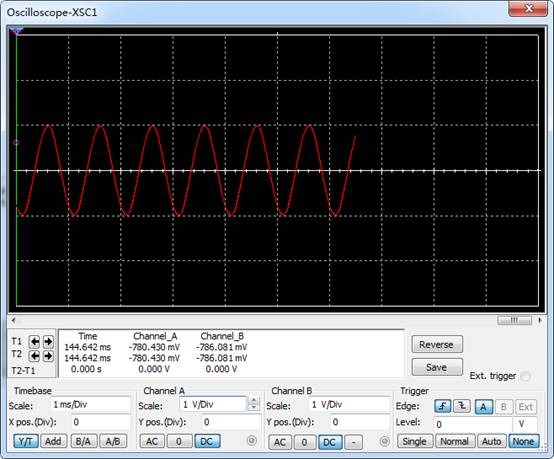

当把负载改为1K时,波形如下:

clip_image006

和上图完全一样,说明改变负载不影响输出。

从电路也可以看出发射极电压仅由基极电压决定,和负载无关,可以认为射极跟随器的输出阻抗为0.
