S3C2440有27根地址线ADDR[26:0]，8根片选信号ngcs0-ngcs7,对应bank0-bank7，当访问bankx的地址空间，ngcsx引脚为低电平，选中外设。

2^27=2^7 * 2^10 * 2^10 = 128Mbyte

8*128Mbyte = 1Gbyte

所以S3C2440总的寻址空间是1Gbyte。

市面上很少有32位宽度的单片SDRAM，一般选择2片16位SDRAM扩展得到32位SDRAM.

选择的SDARM是HY57V561620F，4Mbit * 4bank *16，共32Mbyte。

首先了解下SDRAM的寻址原理。

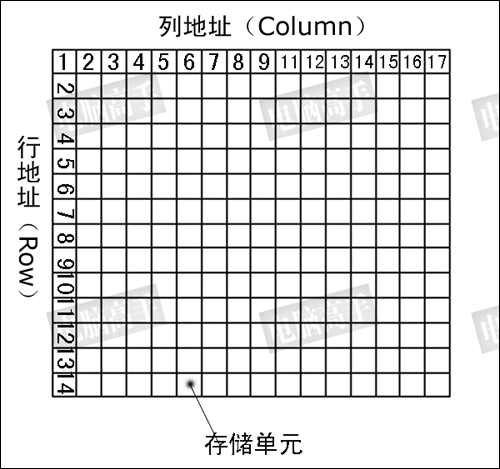

SDRAM内部是一个存储阵列。可以把它想象成一个表格。和表格的检索原理一样，先指定行，再指定列，就可以准确找到所需要的存储单元。这个表格称为逻辑BANK。目前的SDRAM基本都是4个BANK。寻址的流程就是先指定BANK地址，再指定行地址，最后指定列地址。这就是SDRAM的寻址原理。存储阵列示意图如下：

查看HY57V561620F的资料，这个SDRAM有

13根行地址线 RA0-RA12

9根列地址线 CA0-CA8

2根BANK选择线 BA0-BA1

SDRAM的地址引脚是复用的，在读写SDRAM存储单元时，操作过程是将读写的地址分两次输入到芯片中，每一次都由同一组地址线输入。两次送到芯片上去的地址分别称为行地址和列地址。它们被锁存到芯片内部的行地址锁存器和列地址锁存器。/RAS是行地址锁存信号，该信号将行地址锁存在芯片内部的行地址锁存器中；/CAS是列地址锁存信号，该信号将列地址锁存在芯片内部的列地址锁存器中。

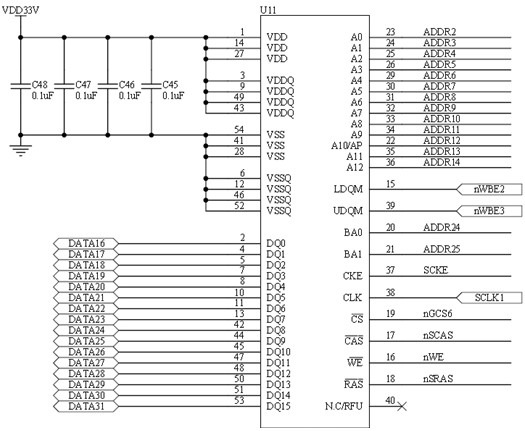

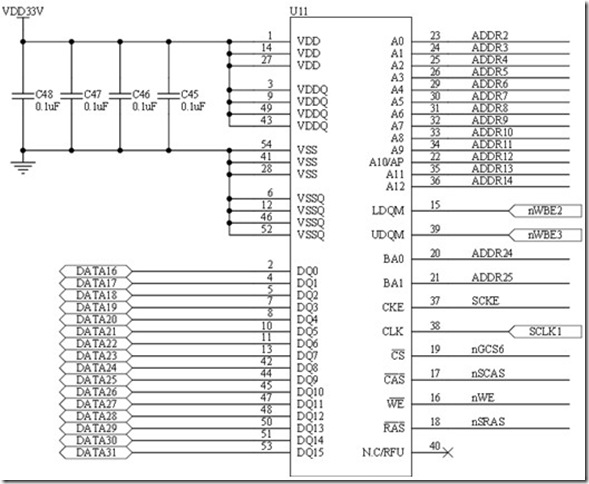

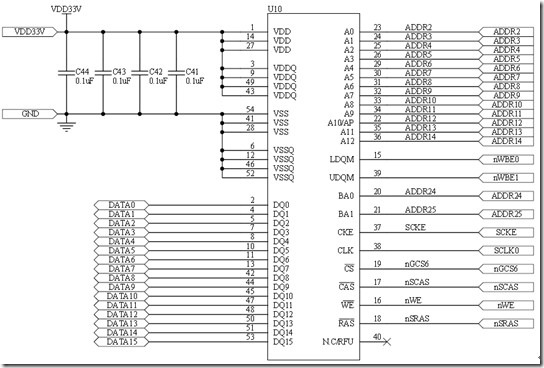

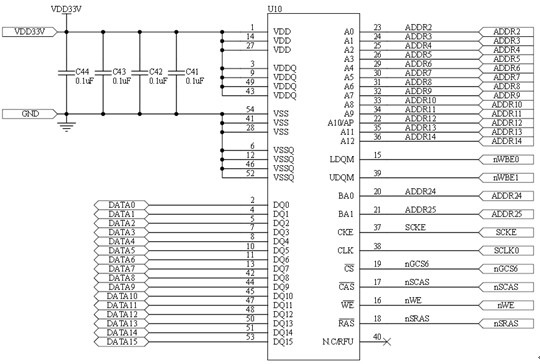

地址连线如下图：

SDRAM的A0接S3C2440的ADDR2,很多初学者都对这里又疑问。A0为什么不接ADDR0？

要理解这种接法，首先要清楚在CPU的寻址空间中，字节（8位）是表示存储容量的唯一单位。

用2片HY57V561620F扩展成32位SDRAM，可以认为每个存储单元是4个字节。因此当它的地址线A1:A0=01时，处理器上对应的地址线应为ADDR3:ADDR2=01（因为CPU的寻址空间是以Byte为单位的）。所以SDRAM的A0引脚接到了S3C2440的ADDR2地址线上。

同理，如果用1片HY57V561620F，数据线是16位，因为一个存储单元是2个字节，这时SDRAM的A0要接到S3C2440的ADDR1上。

也就是说SDRAM的A0接S3C2440的哪一根地址线是根据整个SDRAM的数据位宽来决定的。

上面的接线图上，BA0,BA1接ADDR24,ADDR25，为什么用这两根地址线呢？

BA0~BA1代表了SDRAM的最高地址位。因为CPU的寻址空间是以字节（Byte）为单位的，本系统SDRAM容量为64MByte，那就需要A25~A0（64M=2^26）地址线来寻址，所以BA1~BA0地址线应该接到2440的ADDR25~ADDR24引脚上。

13根行地址线+9根列地址线 = 22根。另外HY57V561620F一个存储单元是2个字节，相当于有了23根地址线。BA0,BA1是最高地址位，所以应该接在ADDR24,ADDR25上。

也就是说SDRAM的BA0,BA1接S3C2440的哪几根地址线是根据整个SDRAM的容量来决定的。
