一日一图171016(二极管消除推挽电路死区)

加二极管消除推挽电路死区

clip_image002

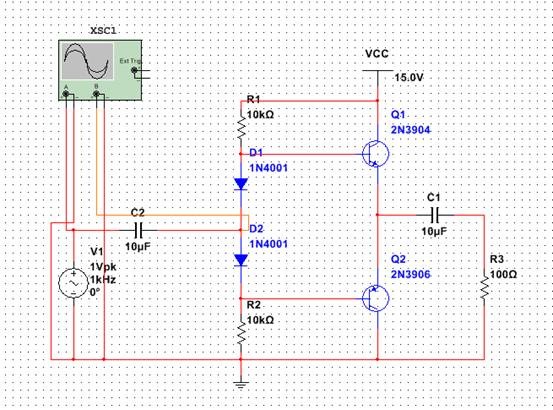

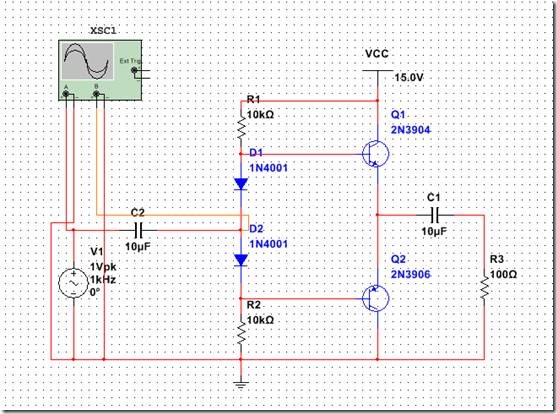

在推挽电路的两个三极管之间加上两个二极管,用来抵消两个三极管的Vbe电压,可以消除推挽电路的死区。

当没有外接信号输入时,D1,D2的中间点电压为7.5V。外接1V/1KHz信号源后,D1,D2中间的电压为信号源叠加7.5V直接偏置电压。波形如下:

clip_image004

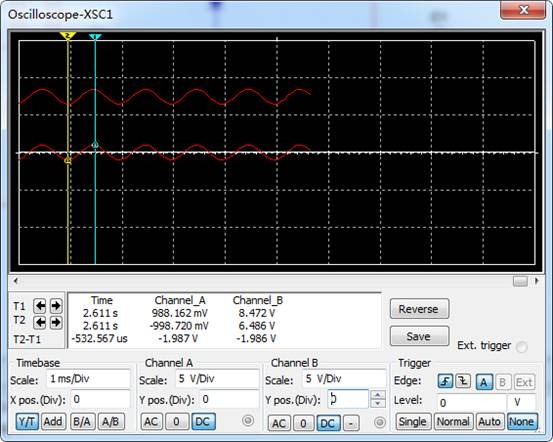

上面的波形是D1D2中间点的波形,可以看到峰峰值电压为6.5-8.5V,下面的波形是输入的信号,可以看到上面的波形就是下面的波形+7.5v偏置电压后的波形。

clip_image006

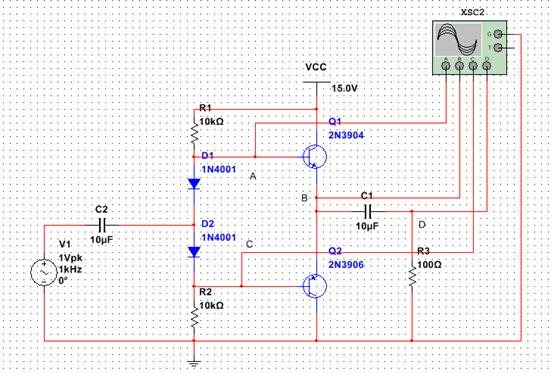

测试ABCD4个点的波形如下:

clip_image008

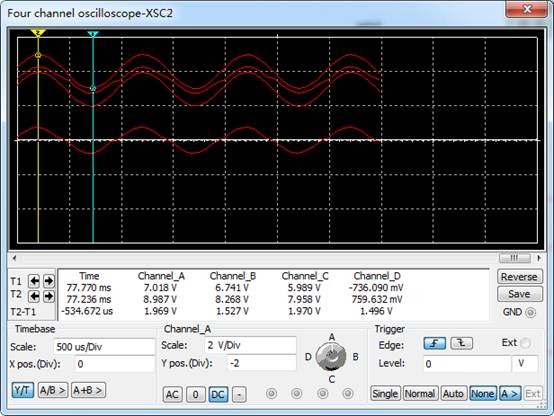

从上到下依次是ABCD的波形。A点的峰峰值为8.9-7.0v,对照2个二极管中间的电压,可以算出二极管的导通压降是0.5v。C点的峰峰值为7.9-5.9v,比A点小1V,刚好是2个二极管的导通压降。

B点是含有直流的输出信号。可以看出,当VA-VB>0.7v时,Q1导通,因为VC=VA-1V,所以VB-VC<0.3V,Q2截止。当VA从峰值开始减少,因为三极管的Vbe固定,所以VB也从峰值开始减少。

当VA-VB>0.6v时,Q1导通,因为VC=VA-1V,所以VB-VC<0.4V,Q2截止。

当VA-VB=0.5v时,因为VC=VA-1V,所以VB-VC=0.5V,Q1,Q2处于临界状态吗,看VD的波形,中间仍然有一段波形变形,这是因为二极管的导通压降和三极管VBE不等导致的。

当VA-VB<0.4v时,Q1截止,因为VC=VA-1V,所以VB-VC>0.6V,Q2导通。这个阶段C1给Q2提供电源。

当VA-VB<0.3v时,Q1截止,因为VC=VA-1V,所以VB-VC>0.7V,Q2导通。

可以简单理解成信号源的正半周Q1导通,Q2截止,下半周Q2导通,Q1截止。
