运放测电路电流

电流检测方案一般分低端电流检测和高端电流检测。低端电流检测的检流电阻串联到地,高端电流检测的检流电阻串联到高电压端。

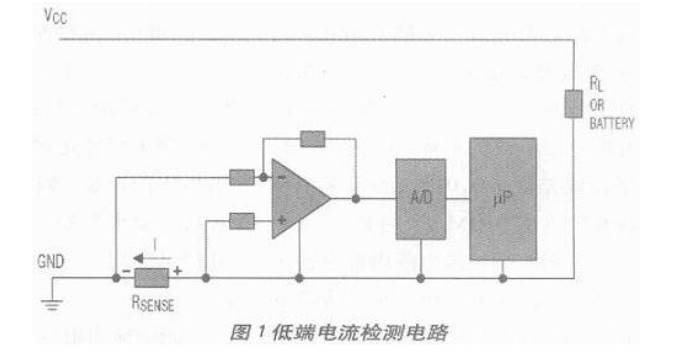

下图是低端电流检测电路示意图:

clip_image002

低端检测电路抬高了地电压,不如高端电流检测电路方便。

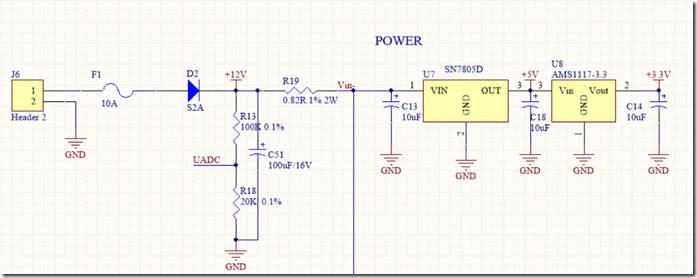

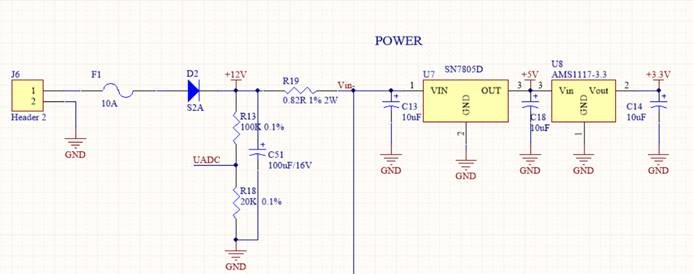

下图是高端电流检测电路:

clip_image004

clip_image006

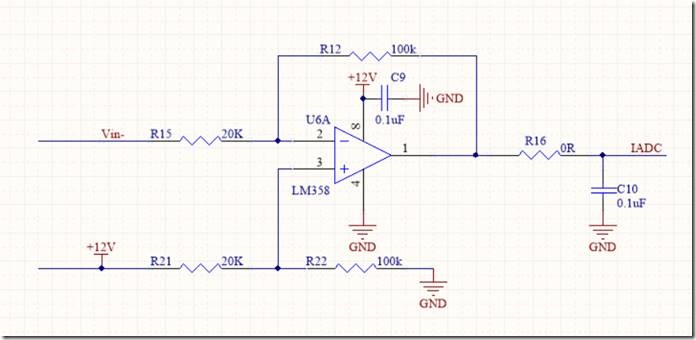

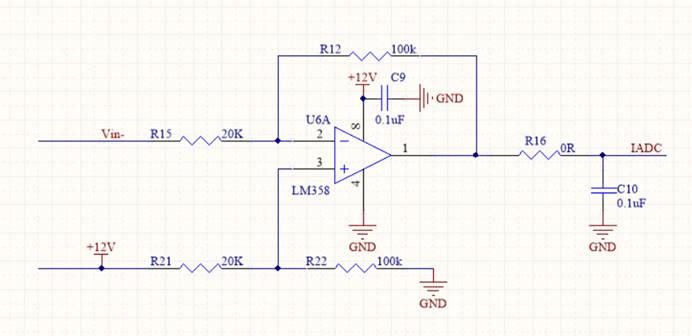

R19是2W检流电阻。运放的同相输入端通过电阻接R19的电流流入端。运放的反相输入端通过电阻接R19的电流流出端。通过测量R19两端的电压,然后用电压/R19,就得到整个电路的电流。

根据运放的虚短特性,得到

V+=V-;

运放的同相输入端电压由R21,R22分压得到:

V+=12V*R22/(R22+R21);

所以

V-=12V*R22/(R22+R21); 式1

根据运放的虚断特性,R15和R12的流过的电流相等。

(Vin-V-)/R15 =(V- – Vout)/R12; 式2

电路中R15=R21,R12=R22

式1代入式2,得到:

(12V-Vin) = Vout*R15/R12

R12是R15的5倍,所以VR19 = Vout/5;

Vout接单片机的ADC脚,测得电压为0.88V时,R19两端电压为0.88/5=0.176V,

流过R19的电流为0.176V/0.82欧=214mA。与实测的电流接近。

注意不能选择最大5V供电的运放,否则运放同相反相输入端电压超过5V时,运放输出电压和预想的不一样。LM358 单电源供电时电压范围为3-30V,能满足需求。
