WG26协议
Wiegand 26格式：
各数据位的含义：
第 1 位： 为输出数据2—13位的偶校验位
第 2—9 位： ID卡的HID码的低8位
第10-25位： ID卡的PID号码
第 26 位： 为输出数据14-25位的奇校验位
数据输出顺序：
HID码和PID码均为高位在前，低位在后
例：一张ID卡内容为：
HID：32769 PID：34953 ( 卡面印：2147584137 001, 34953 )
相应的二进制为：
HID：1000 0000 0000 0001 ( 只输出低8位 )
PID：1000 1000 1000 1001
输出如下：
1 2 9 10 25 26
0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 1 1
| HID_L | PID |
输出端D0、D1时序：

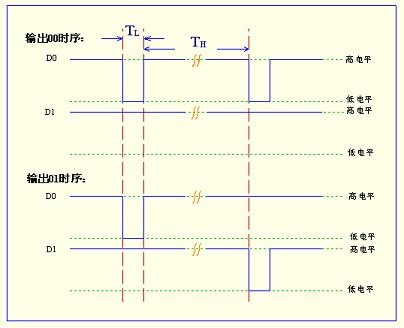

图示：
(1) D0、D1在没有数据输出时均保持高电平；
(2) 输出数据位时间为420uS(TL)，如输出为0，D0拉低420uS(TL)后为高电平，若输出为1，则D1拉低420uS(TL)后为高电平；
输出数据位之间的间隔时间为2mS(TL)，如输出00：D0拉低420uS(TL)后为高电2mS(TL)，再拉低为低电平420uS(TL)，然后释放为高电平；
WG34协议
Wiegand 34格式：
各数据位的含义：
第 1 位： 为输出第2—17位的偶校验位
第 2-17 位： ID卡的HID码
第18-33位： ID卡的PID号码
第 34 位： 为输出第18-33位的奇校验位
数据输出顺序：
HID码和PID码均为高位在前，低位在后
例：一张ID卡内容为：
HID：32769 PID：34953 ( 卡面印：2147584137 001, 34953 )
相应的二进制为：
HID：1000 0000 0000 0001
PID：1000 1000 1000 1001
输出如下：
1 2 17 18 33 34
0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 0 0 0 1 0 0 0 1 0 0 1 0
| HID_L | PID |
输出端D0、D1时序：

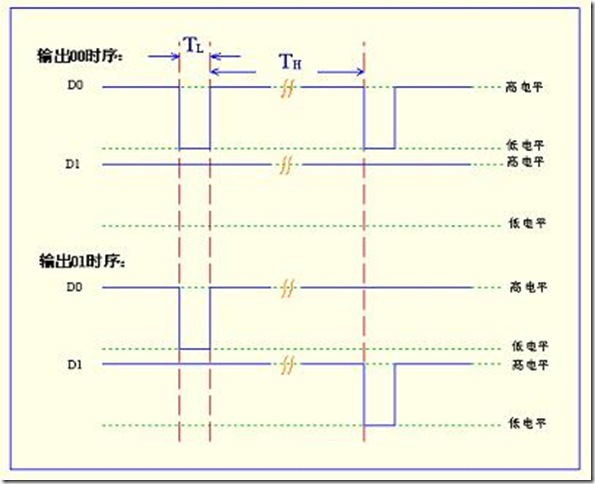

图示：
![clip_image001[1]](http://www.dpj365.com/wp-content/uploads/2014/07/clip_image0011.jpg "clip_image001[1]")
(3) D0、D1在没有数据输出时均保持高电平；
(4) 输出数据位时间为420uS(TL)，如输出为0，D0拉低420uS(TL)后为高电平，若输出为1，则D1拉低420uS(TL)后为高电平；
(5) 输出数据位之间的间隔时间为2mS(TL)，如输出00：D0拉低420uS(TL)后为高电2mS(TL)，再拉低为低电平420uS(TL)，然后释放为高电平；
发送程序如下：
Str[]中存的是4字节卡号。
void Send_Weigand34(unsigned char *str)
{
unsigned char one_num = 0;
unsigned char even = 0;
unsigned char odd = 0;
unsigned char check_temp,i;
check_temp = *str;
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
check_temp = *(str + 1);
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
if(one_num % 2 )
even = 1;
else
even = 0;
one_num = 0;
check_temp = *(str + 2);
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
check_temp = *(str + 3);
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
if(one_num % 2 )
odd = 0;
else
odd = 1;
one_num = 0;
WG_DATA0 = 1;
WG_DATA1 = 1;
Delay_1ms(2);
if(even)
{
WG_DATA1 = 0; /*偶校验位为1*/
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0; /*偶校验位为0*/
Delay_50us(8);
WG_DATA0 = 1;
}
Delay_1ms(2); /*延时2ms*/
for(i = 0;i < 32;i++)
{
WG_DATA0 = 1;
WG_DATA1 = 1;
if(str[0] & 0x80)
{
WG_DATA1 = 0;
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0;
Delay_50us(8);
WG_DATA0 = 1;
}
(*(long*)&str[0]) <<= 1;
Delay_1ms(2); /*延时2ms*/
}
WG_DATA0 = 1;
WG_DATA1 = 1;
if(odd)
{
WG_DATA1 = 0;
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0;
Delay_50us(8);
WG_DATA0 = 1;
}
Delay_1ms(2);
}
/*
韦根26发送函数
*/
void Send_Weigand26(unsigned char *str)
{
unsigned char one_num = 0;
unsigned char even = 0;
unsigned char odd = 0;
unsigned char check_temp,i;
check_temp = *str;
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
check_temp = *(str + 1);
for(i = 0;i < 4;i++)
{
if(check_temp & 0x80)
one_num++;
check_temp <<= 1;
}
if(one_num % 2 )
even = 1;
else
even = 0;
one_num = 0;
check_temp = *(str + 1);
for(i = 0;i < 4;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
check_temp = *(str + 2);
for(i = 0;i < 8;i++)
{
if(check_temp & 0x01)
one_num++;
check_temp >>= 1;
}
if(one_num % 2 )
odd = 0;
else
odd = 1;
one_num = 0;
WG_DATA0 = 1;
WG_DATA1 = 1;
Delay_1ms(2);
if(even)
{
WG_DATA1 = 0; /*偶校验位为1*/
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0; /*偶校验位为0*/
Delay_50us(8);
WG_DATA0 = 1;
}
Delay_1ms(2); /*延时2ms*/
for(i = 0;i < 24;i++)
{
WG_DATA0 = 1;
WG_DATA1 = 1;
if(str[0] & 0x80)
{
WG_DATA1 = 0;
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0;
Delay_50us(8);
WG_DATA0 = 1;
}
(*(long*)&str[0]) <<= 1;
Delay_1ms(2); /*延时2ms*/
}
WG_DATA0 = 1;
WG_DATA1 = 1;
if(odd)
{
WG_DATA1 = 0;
Delay_50us(8);
WG_DATA1 = 1;
}
else
{
WG_DATA0 = 0;
Delay_50us(8);
WG_DATA0 = 1;
}
Delay_1ms(2);
}
