1、 工作原理

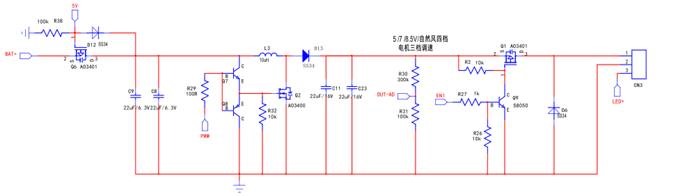

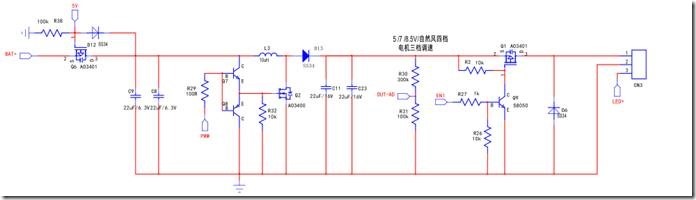

锂电池供电，采用BOOST升压电路，把电池电压升到5V，7V，8.5V，实现3档调速。BOOST升压电路用矽杰单片机XC8P8613（SOP14-AD型MCU）的PWM控制，PWM的频率为125K，实时检测升压后的电压，改变PWM占空比稳定输出电压。

2、 功能说明

1、3档风速，关机状态长按键1S开机，短按键循环切换3档风速，工作状态长按键1S关机。

2、电量实时显示：33%电量以下时1灯亮（3.2V→3.5V），33%-66%电量时1-2灯亮（3.5V→3.9V），66%电量以上1-2-3灯亮（3.9V→4.2V）。

3、工作时电池电压下降到3.2V时1灯闪烁（1Hz）提示，下降到3.0V时自动关机保护。

4、检测到风扇堵转自动关机保护。

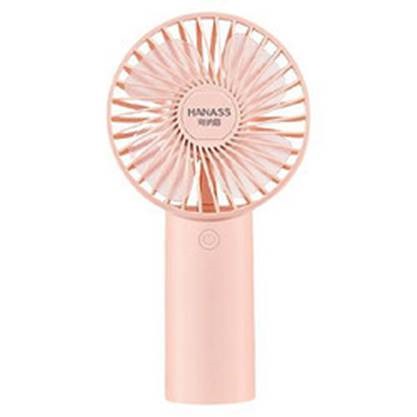

以上是锂电池小风扇的功能介绍，有需要开发类似方案，请联系深圳澜起严工，微信：13714024042
