1、 工作原理

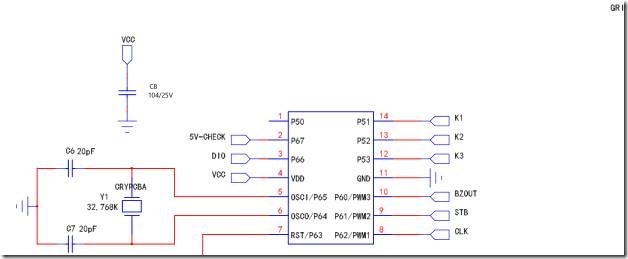

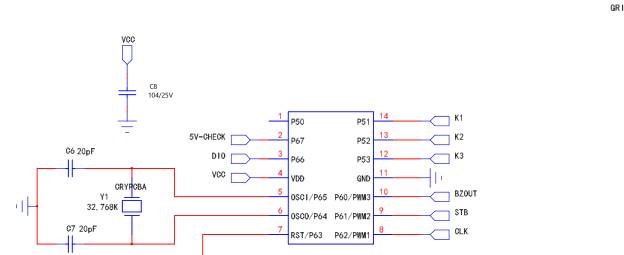

MCU采用矽杰XC8P9521，该芯片支持双晶振，外接32.768K晶振用来计时，内部8M晶振用来做系统时钟。用TM1668驱动LED。3V纽扣电池用于在外部断电时计时。

2、 功能说明

1、3个按键，分别是上键，下键，设置键，正常显示时，短按上下键可调整LED显示亮度，总共3档亮度。

2、长按设置键进入设置时间模式，可设置12小时，24小时制。在设置时间模式下，短按上下键调整时间，短按设置键确定时间退出设置模式。

3、正常工作模式下，短按设置键进入闹钟设置模式，可设置两组闹钟。在闹钟设置模式下，短按上下键设置闹钟时间。设置成功后闹钟1，闹钟2标志对应点亮。

4、闹钟时间到，闹铃响一分钟，此时，按任意键进入贪睡模式，5分钟后闹钟会再次响起，一分钟后停止。

以上是电子闹钟的功能介绍，有需要开发类似方案，请联系深圳澜起严工，微信：13714024042
